Räjähdyssuojausasiakirjan ydin on tilaluokitus
Räjähdyssuojaus on kokonaisuus erilaisia toimenpiteitä, joilla pyritään estämään räjähdys tai rajoittamaan sen vaikutuksia. Räjähdyssuojauksen tarkoitus on suojella työntekijöitä sekä omaisuutta.
Tilaluokitus on räjähdyssuojausasiakirjan perusta. Tilaluokituksessa määritellään, kuinka usein ja missä tilanteissa räjähdyskelpoinen ilmaseos voi syntyä työpaikalla. Käytännössä siis tunnistetaan ne paikat ja tilanteet, joissa pienikin kipinä voi aiheuttaa räjähdyksen.
Tilaluokituksen pohjalta päätetään kaikki räjähdyssuojauksen toimenpiteet, kuten laitteet, työskentelytavat, kunnossapito. Jos luokitus on pielessä, myös suojaus menee pieleen. Siksi on tärkeää, että tilaluokitus tehdään tarkasti ja ammattitaidolla.
-
Räjähdyssuojaus voi sisältää
- Räjähdyssuojausasiakirjan (on pelastussuunnitelman liite)
- Tilaluokitukset (mikä toiminta aiheuttaa vaaran, missä sijaitsee ja mikä on tilaluokka)
- Tilaluokituspiirustukset (havainnollistavat asiaa)
- Ohjeet turvalliseen työskentelyn räjähdysvaarallisella alueella oli työtehtävä mitä tahansa
- Laitevaatimukset räjähdysvaarallisissa tiloissa (millaisia sähkö- ja muiden laitteiden on oltava)
- Aineluettelon vaaraa aiheuttavista aineista (määrittävät laitevaatimukset)
- Työohjeet miten toimitaan EX- tiloissa
- Työlupamenettelyn, jossa on huomioitu huoltotyöt
- Laitteiden asianmukaisuuden tarkastamisen (vanhoille laitteille tehtävä riskinarviointi)
- Maadoitusten tarkastamisen (onko maadoitettu, onko kaaviot, onko mittauspöytäkirjat)
- Ilmanvaihdon asianmukaisuuden tarkastamisen (oikea toteutus, mittauspöytäkirjat)
- Sähkölaiteluettelon ja ATEX- laiteluettelon (ennakkohuoltoa varten)

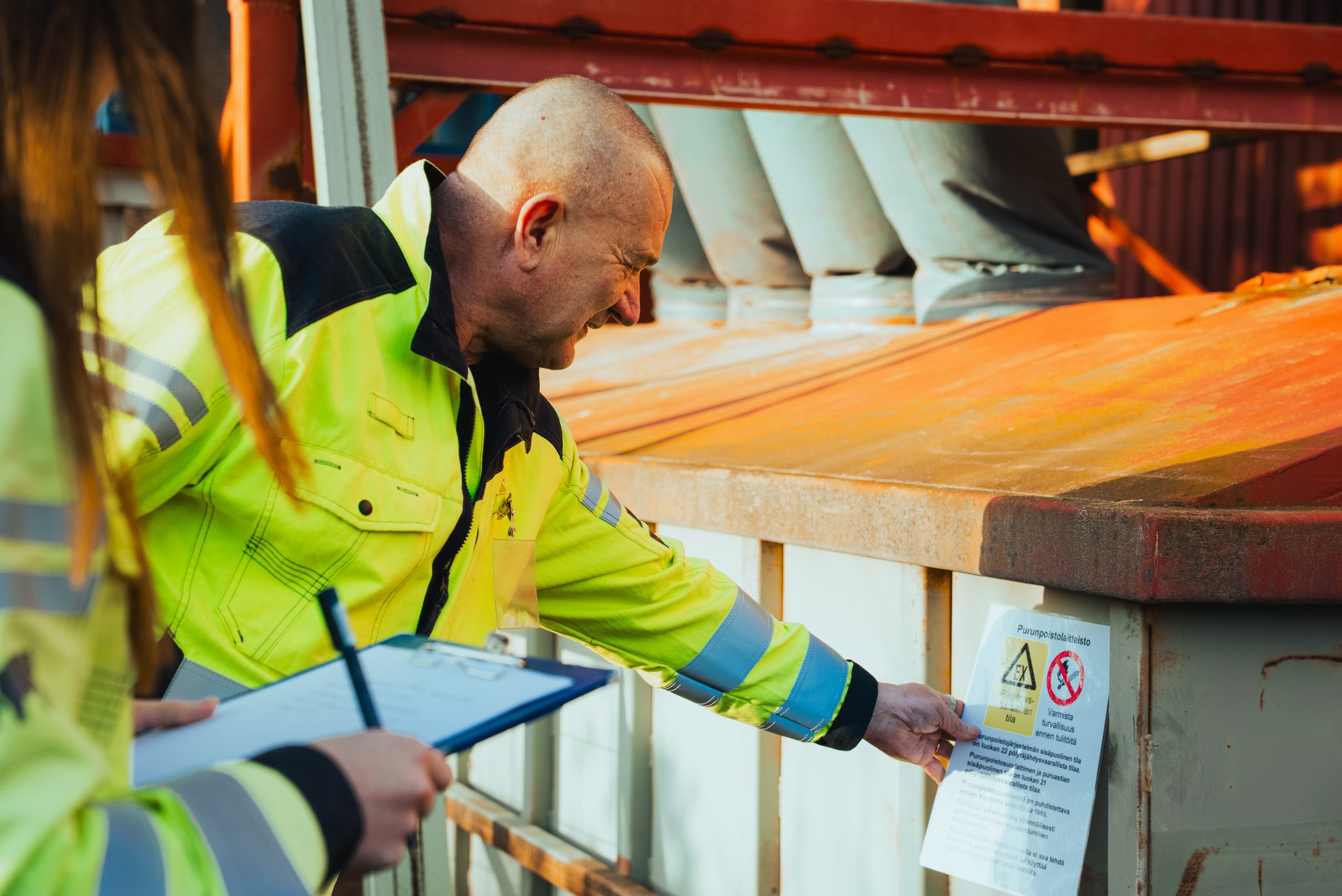

- Opastavat merkintäkilvet Ex-tiloihin
- Koulutuksen henkilökunnalle (VNA 576/2003 liite 2 kohta 1.1)
- Ylläpidon muutosten tai laajennusten yhteydessä (asiakirjojen on oltava ajantasalla)
-
Räjähdyssuojausasiakirja pitäisi aina päivittää, kun
- prosessit muuttuvat
- aineet tai aineiden määrät vaihtuvat
- tiloja muokataan
- lainsäädäntö tai standardit päivittyvät (esim. vuonna 2022 päivitettiin SFS käsikirja 59)
(VNa 576/2003)
Miksi valita Exviran räjähdyssuojausasiakirja?
Asiakirja, jota oikeasti käytetään
Teemme asiakirjan sellaisessa muodossa, että sitä oikeasti käytetään. Selkeät tilaluokituspiirustukset, konkreettiset ohjeet työskentelyyn, ohjeet oikeanlaisista laitteista sekä merkintäkilvet auttavat jokaista ymmärtämään, milloin ja missä räjähdysvaara voi esiintyä.
Kokemus näkyy lopputuloksessa
Olemme tehneet räjähdyssuojausasiakirjan yli 1600 kohteeseen ja meillä on laaja asiakaskunta eri toimialoilta. Tiedämme, missä mennään yleensä pieleen ja miten se korjataan.
Tarkka tilaluokitus = säästöä rahassa
Kun tilaluokitus tehdään tarkasti ja ammattitaidolla, työpaikka on turvallinen, mutta ATEX-laitteita ei tarvitse ostaa paikkoihin, joissa niitä ei oikeasti tarvita. Olemme tuoneet monille asiakkaille kustannussäästöjä, kun ylimitoitetut EX-tilat ovat pienentyneet.
Riippumaton näkemys
Meiltä saat puolueettoman tilaluokituksen, sillä emme myy laitteita, emmekä toiminta koko tuotantolaitosta. Teemme kokemuksella turvallisen tilaluokituksen, joka myös toimii käytännössä teidän kannaltanne.
10 vuoden takuu: vastaamme ja autamme
Sitoudumme auttamaan asiakkaitamme 10 vuoden ajan – vastaamme kaikkiin ATEX-aiheisiin kysymyksiinne sähköpostitse maksutta.
Palvelumme
Perus räjähdyssuojausasiakirja
-
Projektin laajuus: 1–14 h
Toimitusaika: sopimuksen mukaan 1-3kk
Pikatoimitus lisäpalveluna sopimuksen mukaan
-
Sopii toimijalle, jolla
- räjähdysvaaran aiheuttava toiminta on pienimuotoista
- on vain muutamia palavia aineita
- räjähdysvaarallisia alueita on melko vähän
- tarvitaan vain yksinkertainen muutos nykyiseen räjähdyssuojausasiakirjaan
-
- Tarvittaessa
-
- Tutustumme toimintaanne lähtötietojen tai vierailun perusteella
- Laadimme vaatimusten mukaisen räjähdyssuojausasiakirjan, joka sisältää
- mahdollisen vierailun aikana riskien kartoitus ja keskustelu asiakkaan kanssa
- tilaluokitustekstit
- tilaluokituspiirustus
- ohjeet tiloihin sopivista laitteista
- merkintäkilvet ex-tiloihin
- ohjeet turvalliseen työskentelyyn
- tarkastusraportti ja toimenpidesuositukset
Lähetämme asiakirjan vastuuhenkilöllenne kommentoitavaksi, jonka jälkeen teemme tarvittavat korjaukset ja lisäykset.
-
- pohjapiirustus .dwg tai .pdf formaatissa, jos sellainen on
- valokuvia ohjeidemme mukaan
- tieto vaaraa aiheuttavista aineista, mahdollisesti käyttöturvallisuustiedotteet
Hinta
Hinta 110 € / h + vierailun matkakulut
Esimerkiksi
- Maalaushuoneen räjähdyssuojausasiakirja: 5 h – 550 € (jos ei tarvita vierailua)
- Maalaamon räjähdyssuojausasiakirja 10 h – 1100 €
Jokainen kohde on erilainen, ota yhteyttä, niin annamme teille tarkan tarjouksen.
Laaja räjähdyssuojausasiakirja
-
Projektin laajuus: 15–100+ h
Toimitusaika: sopimuksen mukaan 3-12kk
Pikatoimitus lisäpalveluna sopimuksen mukaan
-
Sopii toimijalle, jos toiminnassa on jotain seuraavista
- räjähdysvaaran aiheuttava toiminta on laajaa, esim.
- useita rakennuksia
- useita aineita
- useita laitteita räjähdysvaarallisella alueella
- monimutkaisia prosesseja
- erittäin herkästi syttyviä aineita
- ei ole ajantasaisia prosessikuvauksia tai laitesijoituspiirustuksia
- räjähdysvaaran aiheuttava toiminta on laajaa, esim.
-
- Todennäköisesti
-
- Tutustumme toimintaanne lähtötietojen tai vierailun perusteella
- Laadimme vaatimusten mukaisen räjähdyssuojausasiakirjan, joka sisältää
- vierailun aikana riskien kartoitus ja keskustelu asiakkaan kanssa
- tilaluokitustekstit
- tilaluokituspiirustus
- ohjeet tiloihin sopivista laitteista
- merkintäkilvet ex-tiloihin
- ohjeet turvalliseen työskentelyyn
- tarkastusraportti ja toimenpidesuositukset
Lähetämme asiakirjan vastuuhenkilöllenne kommentoitavaksi, jonka jälkeen teemme tarvittavat korjaukset ja lisäykset.
-
- pohjapiirustus .dwg tai .pdf formaatissa siten, että sitä pystyy hyödyntämään tilaluokituspiirustuksen tekemisessä
- laitesijoituspiirustukset joko .dwg tai .pdf formaatissa, jos sellainen on
- tieto vaaraa aiheuttavista aineista, mahdollisesti käyttöturvallisuustiedotteet
- prosessikaavio tarvittaessa
- toiminnan kuvaukset tarvittaessa
Hinta
Hinta 110 € / h + vierailun matkakulut
Esimerkiksi
- Kemiantehtaan räjähdyssuojausasiakirja, 40 h – 4400 € + matkakulut
Jokainen kohde on erilainen, ota yhteyttä, niin annamme teille tarkan tarjouksen.
Lisäpalvelut
Pohjakuvan piirtäminen tai täydentäminen
-
- Pieni pohjakuva
- Laaja pohjakuva
Hinta
Hinta 110 € / h
Esimerkiksi
- Pienen autokorjaamon pohjakuva 2 h – 220 €
- Tehtaan pohjakuvat 20 h – 2200 €
- Laajan tehtaan pohjakuvat 60 h – 6600 €
Jokainen kohde on erilainen, ota yhteyttä, niin annamme teille tarkan tarjouksen.
Pikatoimitus
-
Jos räjähdyssuojausasiakirjalla on kiire, voit tiedustella mahdollisuutta pikatoimitukselle
Nykyisen toiminnan riskien arviointi ja korjaustoimenpiteet
-
Tarvittaessa teemme räjähdyssuojausasiakirjan lisäksi riskienarvion nykyisestä toiminnasta ja annamme korjaustoimenpiteet.
Käytännössä koulutamme teitä vierailun aikana omien tilojenne atex-asioista ja saatte ehdotuksia korjaustoimenpiteistä. Tarvittaessa saatte nämä tiedot myös kirjallisesti.
Hinta
110 € / h
Esimerkiksi
- Pieni autokorjaamo 2 h – 220 €
- Kemiantehdas 5 h – 550 €
Jokainen kohde on erilainen, ota yhteyttä, niin annamme tarkan tarjouksen.
Asiakaskokemukset
"Exvira on luotettava yhteistyökumppani"
"Tehtaamme on ollut Exviran asiakkaana jo vuosien ajan, sillä Exvira on luotettava yhteistyökumppani. Vuosien varrella olemme teetättäneet ATEX-asiakirjojen päivitystä, konsultoineet erilaisten muutosten vaikutuksista räjähdysvaarallisuusluokituksiin prosessissamme sekä saaneet tehtaallemme räätälöityjä koulutuksia niin tuotannon henkilöstölle kuin asiantuntijoillemme. Olemme olleet tyytyväisiä kaikkiin työpanoksiin, mitä Exvira on meille tuottanut."
Annika Karjalainen
Process Safety Manager, IFF / Genencor International Oy
"Erityisen arvokkaita ovat Exviran valmiit aluekohtaiset EX merkinnät, joiden avulla riskit on helppo tunnistaa"
Yhteistyöstä saadut hyödyt ovat olleet merkittäviä. Meillä on nyt huomattavasti syvempi ymmärrys räjähdysvaaroista ja räjähdysvaarallisten tilojen luokituksesta. Erityisen arvokkaita ovat valmiit aluekohtaiset merkinnät, joiden avulla riskit on helppo tunnistaa ja tarvittavat toimenpiteet voidaan tehdä nopeasti. Tämä selkeys on tuonut konkreettista lisäarvoa toimintaamme ja parantanut kokonaisvaltaisesti turvallisuuskäytäntöjämme.
Usein kysytyt kysymykset
-
Kyllä, tilaluokituspiirustus on tärkeä osa räjähdyssuojausasiakirjaa. Teemme selkeän tilaluokituspiirustuksen, jossa on merkitty selkeästi tilaluokitellut alueet. Kirjoitamme tilaluokituspiirustukseen myös selitystekstit, miksi tietty alue on tilaluokiteltu.
-
Pieniä työnantajia koskevat samat velvollisuudet, kuin isojakin. Työnantajalla on velvollisuus arvioida räjähdysvaarat ja laatia tarvittaessa räjähdyssuojausasiakirja. (ATEX-olosuhdedirektiiviin 1999/92/EY) (Suomessa valtioneuvoston asetus 576/2003.)
Yksinkertaisesti, jos työpaikalla on käytössä räjähdysvaaraa aiheuttavia aineita (palavia kaasuja, nesteitä tai pölymäisiä aineita) on tilaluokitus tehtävä.
Jos toiminta on sellaista, että se ei aiheuta tilaluokiteltua aluetta, voidaan tilaluokituksessa todeta, että toiminta ei aiheuta räjähdysvaarallista tilaa ja näin vältytään epäselvyyksiltä.
-
ATEX kannattaa huomioida jo suunnitteluvaiheessa. Hyvin suunniteltu kokonaisuus säästää aikaa ja rahaa, kun on jo suunnitteluvaiheessa varmistettu, millä alueilla täytyy olla käytössä esimerkiksi ATEX laitteet, ja missä niitä ei tarvita. Silloin vältytään kalliilta lisähankinnoilta ja asennuksilta, kun asiat tehdään jo ensimmäisellä kerralla oikein.
-
Työnantajalla on velvollisuus arvioida räjähdysvaarat ja laatia tarvittaessa räjähdyssuojausasiakirja. (ATEX-olosuhdedirektiiviin 1999/92/EY) (Suomessa valtioneuvoston asetus 576/2003.)
Exviran räjähdyssuojausasiakirja on hyvä ratkaisu varmistaa, että noudatatte ATEX vaatimuksia, jos omat resurssit eivät riitä siihen, että tutustutte itse ATEX-vaatimuksiin. Tai jos epäilette, oletteko osanneet arvioida räjähdysvaarat ja räjähdyssuojaustoimenpiteet oikein. ATEX-asiakirjojen lisäksi voimme arvioida tarpeen myös henkilökunnan koulutukselle. Ota yhteyttä, niin mietitään, miten voimme auttaa.
-
Räjähdysvaarallisten tilojen turvallisuutta valvovat palotarkastajat, työsuojeluviranomaiset ja TUKES.
-
Räjähdysvaarallisten tilojen laitteiden osalta on vaatimuksia dokumentoinnissa:
- Laitteiden ATEX- sertifikaatit tai vaatimustenmukaisuusvakuutukset on oltava (onko turvallista käyttöä koskevia rajoituksia)
- Kuvaukset luonnostaan vaarattomien virtapiirien suojauksesta
- ATEX- laitteiden asennus-, käyttö- ja huolto-ohjeet (suomeksi ja ruotsiksi)
- Sähkölaitteiston käyttöönottotarkastus-, varmennustarkastus- ja määräaikaistarkastuspöytäkirjat
